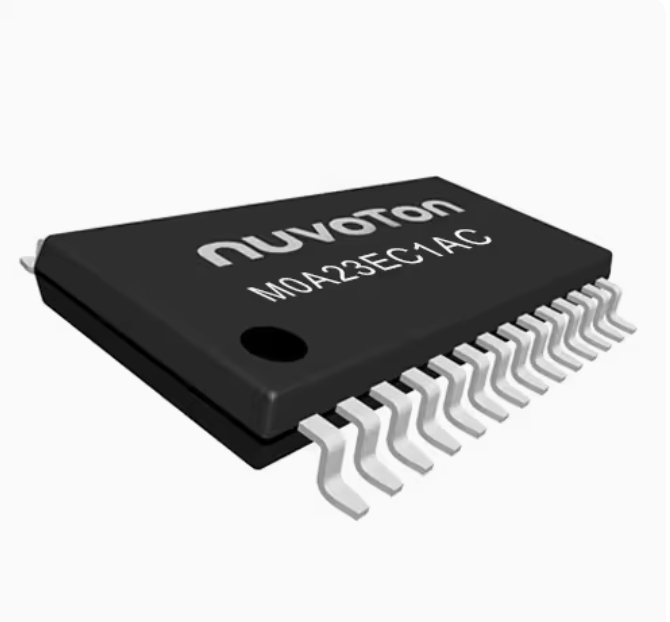

M0A23EC1AC单片机 芯片
Update Time:

NuMicro® M0A23EC1ACU 是通过 AEC-Q100 Grade 1 基于 Arm® Cortex®-M0 的车用 32 位微控制器，针对小尺寸封装提供高度灵活性，可任意配置引脚的数字周边，丰富的模拟接口以及工作温度可达 125 °C。提供 2.4V〜5.5V 的宽电压范围，具有 CAN 2.0B 和 LIN 接口。M0A23EC1ACU 设计来针对需要高温以及需要高抗干扰的应用，如电池管理系统 (Battery Manage System, BMS)，汽车照明，车窗和电动座椅等。

NuMicro® M0A23EC1ACU 提供 TSSOP28 封装，可缩小电路板尺寸，且带有完整模拟以及数位功能，特别适合应用于小尺寸产品。TSSOP28 提供多达 26 个 IO 引脚，将引脚的利用率最大化。每个 IO 引脚都可以任意配置为数位周边，例如 UART、SPI、PWM 等。 M0A23EC1ACU 提供丰富的模拟功能，在 TSSOP28 封装提供高达 17 通道 12 位 500k SPS ADC，可对多个感测器做取样、1 组 5 位数位至类比转换器 (DAC)、2 组比较器 (ACMP)，并提供低电压重设 (LVR) 和欠压检测 (BOD) 功能，内建多种类比功能可降低外部周边组件的使用量并缩小终端产品尺寸。

NuMicro® M0A23EC1ACU 工作频率最高可达 48 MHz 且内置硬件除法器。M0A23EC1ACU 支持 32 KB 的 Flash 用于执行程序代码，提供高达 4 KB 的 SRAM 用于存储数据，2 KB LDROM 可做 ISP 固件更新功能。M0A23EC1ACU 提供丰富的外设，多达 4 组 32 位 Timer、6 通道 16 位 PWM、1 组 CAN 2.0B 控制器、2 组 LIN 功能、5 组 PDMA、2 组 UART 提供单线式传输功能、红外线功能、RS485 功能，2 组 USCI 可以灵活设置为 UART、SPI 或 I²C。

M0A23EC1ACU 封装尺寸为 TSSOP28 (4.4 x 9.7 x 1.0 mm)

目标应用 :

  • 电池管理装置 (Battery Manage System, BMS)
  • 汽车照明
  • 车窗
  • 电动座椅

主要特征:

•通过 AEC-Q100 Grade 1

•内核 (Core)
 -ARM® Cortex®-M0 最高运行频率 48 MHz
 -单周期 32-bit 硬件除法器

•内存 (Memory)
 -32 KB 闪存
 -4 KB SRAM
 -2 KB SRAM
 -支持 ISP (在线系统更新) / ICP (在线电路更新) / IAP (在线应用程序更新)

•直接内存访问 ( PDMA )
 -支持最多 5 通道可直接存取内存与周边间数据

•循環冗餘校驗 (CRC)
 -支援 CRC-CCITT, CRC-8, CRC-16 and CRC-32

•频率源 (Clock)
 -内部48 MHz RC振荡器 (<± 2 % @ - 40 ℃ ~ 105°C, <± 3 % @- 40 ℃ ~ 125 °C)
 -内部38.4 kHz RC (<± 10 % @ - 40 ℃ ~105 ℃, < ± 15 % @ - 40 ℃ ~ 125 ℃)
 -4 至 24 MHz 的晶体振荡器
 -32.768 kHz 晶体振荡器

•定时器/PWM
 -4 组 32 位定时器
 -6 路 16 位 PWM 产生器
 -1 组 24 位 SysTick 定时器
 -看门狗定时器
 -窗口看门狗定时器

•模拟
 -支持 17 通道 12 位 500 kSPS 采样率模拟转数字转换器 ( ADC )
 -支持 2 组比较器
 -支持 1 组 5 位数模转换器 ( DAC )
 -内置温度传感器

•通讯接口
 -2 组带有 IrDA、RS-485 和 LIN 并支持单线式传输的 UART 接口
 -2 组 USCI 接口 (UART / SPI / I²C)

•CAN Bus
 -1 组 CAN 2.0 A/B

•提供最高 26 GPIO

•操作特性
  操作电压: 2.4V ~ 5.5V
  工作温度: - 40℃ ~ 125 ℃

•96 位唯一标识符 (UID)
 -可当做安全密钥

•128 位唯一客户标识符 (UCID)

•封装
 -

TSSOP28
