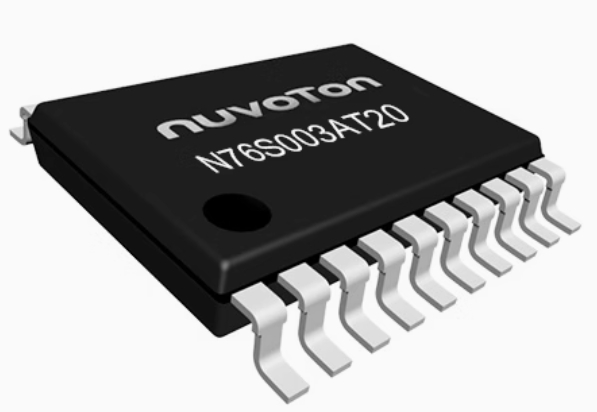

N76S003AT20 (TSSOP20)可替代N76E003AT20
Update Time:
N76S003AT20 为新唐高速 1T 8051 微控制器系列产品，提供 18 KB Flash ROM、可配置 Data Flash 与高容量 1 KB SRAM ，支持 2.4V 至 5.5V 宽工作电压与 - 40 ℃ 至105 ℃ 工作温度，并具备 7 kV ESD/4 kV EFT 的高抗干扰能力。
N76S003AT20 在 20 pin 封装下提供高达 18 根 I/O 脚位；周边包含双串口、SPI、I²C、6 通道 PWM 输出；内建优于同类产品之 < 2 % 误差之高精确度 16 MHz RC 晶振与高分辨率 8 通道 12 位 ADC ；并具备自我唤醒、欠压检测等功能；提供 TSSOP20 (4 mm * 6.5 mm) 封装，兼具高性能与设计弹性。
应用领域 :
门禁系统/警报器、温度传感设备、蓝牙音箱、电动车表头、数字电压表头、气体检测器、采集器、充电器、美容仪器、小家电等。
关键特性 :
| • | 内核 ( core ) | ||
| - | 1T 8051 微处理器 | ||
| - | 工作频率可达 16 MHz | ||
| - | 工作电压: 2.4V 至 5.5V | ||
| - | 工作温度: - 40 ℃ 至 105 ℃ | ||
| • | 内存 ( memory ) | ||
| - | 18 KB 应用程序 Flash | ||
| - | 内嵌 1 KB SRAM | ||
| - | 可配置的 Data Flash | ||
| - | 支持在线系统更新：
| ||
| • | 脉波宽度调变 ( PWM ) | ||
| - | 6 通道 PWM 输出 | ||
| - | 带死区产生器 | ||
| • | 模拟转数字转换器 ( ADC ) | ||
| - | 12 位 8 通道 ADC | ||
| - | 每秒转换速率可达 500 kSPS | ||
| • | 通信接口 ( connectivity ) | ||
| - | 二组 UART ，可达 115200 bps | ||
| - | 一组 SPI ，可达 8 MHz | ||
| - | 一组 I²C ，可达 400 kHz | ||
| • | 时钟控制 ( clock control ) | ||
| - | 内置< 2 % 误差 16 MHz 高精度 RC 晶振 | ||
| - | 内置低速省电 10 kHz RC 晶振 | ||
| • | 封装 | ||
| - | TSSOP20 | ||
