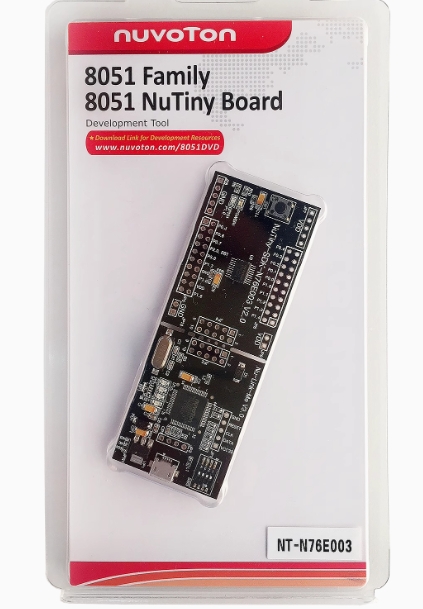

【nuvoton新唐8051单片机】NuTiny-SDK-N76E003开发板
Update Time:

型号：NuTiny-SDK-N76E003
内核架构：8-bit
产品简介：

N76E003为新唐高速1T 8051 单片机系列产品，提供18 KB Flash ROM、可配置Data Flash与高容量1 KB SRAM，支持2.4V 至 5.5V宽工作电压与-40℃至105℃工作温度，并具备高抗干扰能力 7KV ESD/4KV EFT。

N76E003 在20 pin封装下提供高达18根I/O脚位；周边包含双串口、SPI、I²C、6通道PWM输出；内建优于同类产品之 < 2% 误差之高精确度16 MHz RC晶振与高分辨率8通道12位ADC；并具备自我唤醒、欠压检测等功能；提供TSSOP20 (4mm*6.5mm) 与QFN20 (3mm*3mm) 小封装，兼具高性能与设计弹性。

应用领域: 门禁系统/警报器、温度传感设备、蓝牙音箱、电动车表头、数字电压表头、气体检测器、采集器、充电器、美容仪器、小家电等。

关键特性:

• 内核 (Core)
- 1T 8051微处理器
- 工作频率可达16 MHz
- 工作电压：2.4V to 5.5V
- 工作温度：-40℃~ 105℃

• 内存 (Memory)
- 18 KB 应用程序 Flash
- 内嵌 1 KB SRAM
- 可配置的Data Flash
- 在线系统更新 ISP (In-System Programming)
- 在线电路更新 ICP (In-Circuit Programming)
- 在线应用程序更新 IAP (In-Application Programming)

• 模拟转数字转换器 (ADC)
- 12位8通道ADC
- 每秒采样率可达 500 kSPS

• 脉波宽度调变 (PWM)
- 6通道PWM输出
- 带死区产生器

• 通讯接口 (Connectivity)
- 二组UART，可达115200 bps
- 一组SPI(可达8 MHz)
- 一组I²C(可达 400 kHz)

• 时钟控制 (Clock control)
- 内置< 2% 误差16 MHz 高精度RC晶振
- 内置低速省电10 kHz RC晶振
