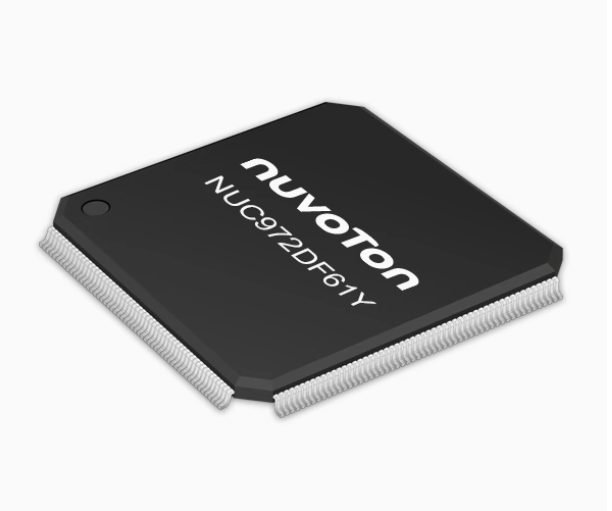

单片机 NUC972DF61Y 芯片 (LQFP216)
Update Time:
NUC972DF61Y 系列采用 ARM926EJ-S 核心，执行速度高达 300 MHz ，堆叠 64 MB DDR-II 记忆体於同一封裝，提供 216-pin LQFP 封装，大幅减少 PCB 尺寸和降低电磁干扰 ( EMI ) 。丰富的周边功能包含：11 组 UART 、双以太网、SDIO / eMMC 介面、NAND Flash 介面、ISO-7816 介面、LCD 控制器和高速 USB 2.0 Host / Device 等，可以满足客户对弹性设计的需求。NUC972DF61Y 提供 AES、SHA 与 3DES 加密引擎，并符合 - 40 ℃ 至 85 ℃ 工业温度规格，主要应用为工业自动化控制、人机介面 ( HMI ) 、物联网网关 ( Gateway ) 和智能家居网关与路由器 ( Router ) 。
应用特性：
人机介面、工业自动化、工业控制、机器人、充电站、智能家庭、可编程逻辑控制器 ( PLC ) 、远程终端单元 ( RTU ) 、可再生能源网关等。
关键特性：
| • | 内核 ( Core ) | |
| - | ARM926EJ-S 核心 | |
| - | 最高运行频率可达 300 MHz | |
| - | 16 KB 指令高速缓存 ( I-cache ) 和 16 KB 数据高速缓存 ( D-cache ) | |
| • | 内存 ( DDR Memory ) | |
| - | 内建 64 MB 记忆体 | |
| • | 外部总线接口 ( EBI ) | |
| - | 可外接 SRAM 以及 EBI 相容装置 | |
| • | USB 2.0 高速装置 | |
| - | 提供两组 USB 接口：一组USB Host 及一组 USB Host / Device | |
| • | 系统程序启动 ( System Boot ) | |
| - | NAND Flash / SPI Flash / eMMC / USB Device | |
| • | 加密演算法 ( Crypto ) | |
| - | DES / 3DES, AES, SHA / HMAC / PRNG | |
| • | 两组 RMII 介面 10 / 100 M 以太网 | |
| • | LCD 控制接口 | |
| - | 支持 RGB565 / RGB666 / RGB888 介面 | |
| - | 最高分辨率：1024 x 768 | |
| - | 2D 图型加速器 | |
| • | 影像输入 | |
| - | 支持 CCIR656 / CCIR601 输入接口 | |
| - | 最高分辨率：3 百万像素 | |
| • | 双 SD Host 介面 | |
| - | 支持 SD / SDIO / eMMC | |
| • | 模拟数字转换器 ( ADC ) | |
| - | 支持 12-bit 8 通道 | |
| - | 800 k 采样率 ( SPS ) | |
| - | 支持四线或五线式电阻式触摸板 | |
| • | 周边 | |
| - | 支持 SPI / I²C / PWM / ISO-7816 | |
