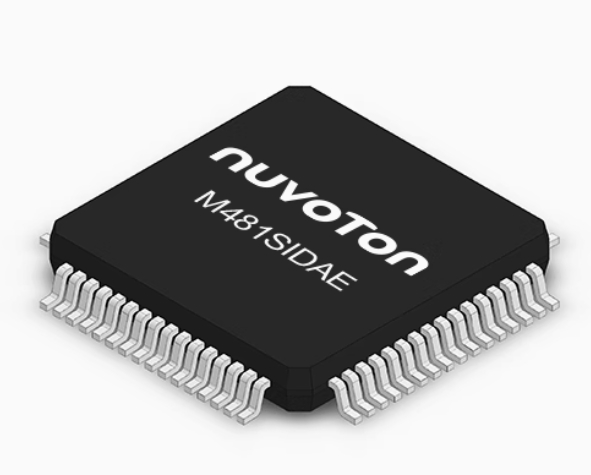

单片机 M481SIDAE 芯片（LQFP 64PIN）
Update Time:

M481SIDAE以Arm® Cortex®-M4F为核心，是带有DSP指令集的高效能低功耗微控制器。 其系统最高可运行至192 MHz，动态运作下的功耗仅175 µA/MHz。 内建512 KB双区块 (Dual Bank) 架构闪存 (Flash)，可支持OTA (Over-The-Air) 韧体升级，并内建160 KB SRAM，包含32 KB快取 (Cache) 用于加速外部SPI Flash就地执行 (e Xecute-In-Place)。 出厂前预先刻录bootloader，提供安全启动 (Secure Boot) 功能，可对存放于内建闪存内的程序代码进行完整性检查，并整合安全保护区块 (Secure Protection ROM)， 提供一个用于保存机密程序或数据的安全空间。 内建一次性可刻录 (One-Time Programmable ROM) 区块，可用于产品生命周期的管理。



M481SIDAE支持1.8V到3.6V操作电压，以及-40°C到105°C的工业级工作温度。 本系列配置有多种高速UART/ SPI/ I²C/ PWM周边接口。 封装型式为LQFP64。



应用领域：

物联网设备、数据收集器... 等。



 M481SIDAE关键特性：



• 核心

 - 高达192 MHz Arm® Cortex®-M4F核心

 - DSP指令集

 - 内存保护单元



• 内存

 - 512 KB 闪存

 - 160 KB RAM，包含32 KB外部SPI Flash快取

 - 4 KB 安全保护区块 (SPROM)

 - 2 KB 一次性刻录区块 (OTP)


• 循环冗余校验 (CRC) 单元


• 16信道周边DMA控制器



• 外部总线接口

 - LCD 并行接口，i80模式



• 频率源 (Clocks)

 - 4到24 MHz晶振

 - RTC用32 kHz振荡器

 - 内部12 MHz RC振荡器

 - 内部10  kHz RC振荡器

 - 内部PLL可达480 MHz



• RTC

 - 80字节备份缓存器



• 定时器和PWM

 - 4个32位定时器

 - 12个增强型PWM带有12个16位计 时器

 - 12个基本型PWM带有2个16位定时器

 - 1个24位倒数SysTick定时器

 - 1个看门狗定时器

 - 1个窗口看门狗定时器

• 模拟周边

 - 1个12位，多达16信道5 MSPS  SAR ADC

 - 2个12位1 MSPS DAC

 - 2个满摆幅 (Rail-to-rail) 比较器

 - 2个运算放大器



• 通讯接口

 - 多达6个低功耗UART接口 (17 Mbps)， 包含2个LIN接口

 - 多达3个ISO-7816接口 (3.4 MHz)，支持全双工UART模式

 - 3个I²C接口 (可达3.4 Mbps)

 - 1个SPI Flash接口 (可达96 MHz) 支持四线模式

  - 1个四线SPI接口 (可达96 MHz)

 - 多达4个SPI/ I²S接口 (SPI可达96 MHz、I²S可达192 kHz/16-bit)

 - 1个I²S接口 (192 kHz/ 32-bit)

 - 2个USCI 接口，支持可程设UART/ SPI/ I²C

 - 2个SD卡控制器 (50 MHz)


• 控制接口

 - 2个正交编译码接口

 - 1个24位3信道输入捕捉计数器单元



• 操作特性

  - 电压范围：1.8V至3.6V

 - 温度范围：-40°C至+105°C
