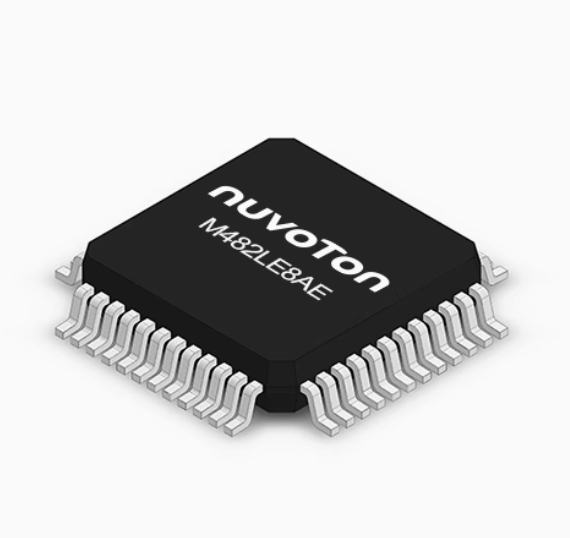

单片机 M482LE8AE 芯片 （LQFP 48PIN）
Update Time:
NuMicro® M482 USB OTG 系列是一款高性能、低功耗微控制器，由带有 DSP 扩展的 Arm® Cortex®-M4F 为核心。运行速度高达 192 MHz 且动态功耗为 130μA/ MHz 提供出色的能效。 128 KB 闪存支持多达 4 个可配置的 eXecute-Only-Memory 区域，64 KB RAM 在待机模式下提供多种保留模式。出厂前预先刻录的引导加载程序提供安全启动 ( Secure Boot ) 功能，用以检查闪存的代码完整性。内建一次性可刻录 ( One-Time Programmable ROM ) 区块，可用于产品生命周期的管理。
NuMicro® M482 USB OTG 系列支持 1.8V 至 3.6V 的工作电压，工作温度范围为 - 40 ℃ 至 105 ℃ 。集成了影像输入接口、12 位 5 MSPS ADC 、USB 全速 OTG ( 在装置模式下无须外部晶振 ) ，以及多达 8 组高速 UART 接口。 封装类型包括 QFN33、LQFP48、LQFP64 和 LQFP128。
应用领域：
游戏周边, 传感器中枢, 讯号处理…等。
关键特性：
| • | 核心 | |
| - | 高达 192 MHz Arm® Cortex®-M4F 核心 | |
| - | DSP 指令集 | |
| - | 记忆体保护单元 | |
| • | 记忆体 | |
| - | 128 KB 闪存，支援 eXecute-Only-Memory ( XOM ) | |
| - | 64 KB RAM，包含 32 KB 硬件奇偶校验 | |
| - | 2 KB 一次性刻录区块 ( OTP ) | |
| • | 循环冗余校验 ( CRC ) 单元 | |
| • | 16 通道周边 DMA 控制器 | |
| • | 外部汇流排介面 | |
| - | LCD 平行界面，i80 模式 | |
| • | 时脉源 ( Clocks ) | |
| - | 4 到 24 MHz 晶振 | |
| - | RTC 用 32 kHz 振荡器 | |
| - | 内部 48 MHz RC 振荡器 ( X-less ) | |
| - | 内部 12 MHz RC 振荡器 | |
| - | 内部 10 kHz RC 振荡器 | |
| • | RTC | |
| - | 独立 VBAT 电源输入 | |
| - | 20 位元组备份暂存器 | |
| • | 计时器和 PWM | |
| - | 4 个 32 位元计时器 | |
| - | 12 路增强型 PWM ( 12 个 16 位定时器 ) | |
| - | 12 路基本型 PWM ( 2 个 16 位定时器 ) | |
| - | 1 个 24 位倒数 SysTick 定时器 | |
| - | 1 个看门狗计时器 | |
| - | 1 个视窗看门狗计时器 | |
| • | 类比周边 | |
| - | 1 个 12 位元，多达 12 通道 5 MSPS SAR ADC | |
| - | 1 个 12 位元 1 MSPS DAC | |
| - | 2 个满摆幅 ( Rail-to-rail ) 比较器 | |
| • | 通信界面 | |
| - | 多达 8 个低功耗 UART 界面 ( 17 Mbps ) ，包含 2 个 LIN 界面 | |
| - | 1 个 ISO-7816 界面 ( 3.4 MHz ) ，支持全双工 UART 模式 | |
| - | 3 个 I²C 界面 ( 可达 3.4 Mbps ) | |
| - | 2 个四线 SPI 界面 ( 可达 96 MHz ) | |
| - | 多达 2 个 SPI /I²S 界面 ( SPI 可达 96 MHz 、I²S 可达 192 kHz/16-bit ) | |
| - | 1 个 I²S 界面 ( 192 kHz/32-bit ) | |
| - | 1 个 SD 卡控制器 ( 50 MHz ) | |
| • | 控制界面 | |
| - | 2 个正交编译码界面 ( QEI ) | |
| - | 2 个 24 位元 3 通道输入捕捉计数器单元 | |
| • | 影像输入界面 | |
| - | CMOS 传感器界面带有硬件 1 位亮度输出 | |
| • | 进阶连结 | |
| - | USB 2.0 速装置/主机/OTG 控制器及内置 PHY | |
| • | 操作特性 | |
| - | 电压范围: 1.8V to 3.6 V | |
| - | 温度范围: - 40 ℃ to 105 ℃ | |
| • | 符合 IEC-60730 Class B | |
| • | 加解密引擎 | |
| - | AES-256 | |
| - | 真随机数生成器 | |
