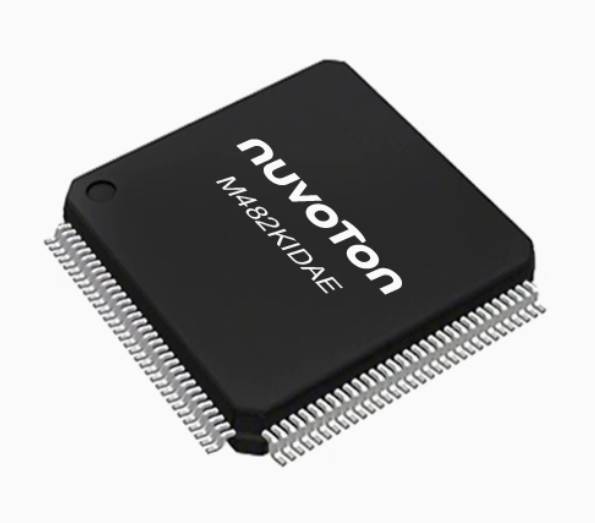

单片机 M482KIDAE 芯片(LQFP 128PIN)
Update Time:

M482KIDAE以Arm® Cortex®-M4F为核心,是带有DSP指令集的高效能低功耗微控制器。其系统最高可运行至192 MHz,动态运作下的功耗仅175 µA/MHz。 内建512 KB双区块 (Dual Bank) 架构快闪记忆体 (Flash),可支持OTA (Over-The-Air) 韧体升级,并内建160 KB SRAM,包含32 KB快取 (Cache) 用于加速外部SPI Flash就地执行 (eXecute-In-Place)。出厂前预先烧录bootloader,提供安全启动 (Secure Boot) 功能,可对存放于内建快闪记忆体内的程式码进行完整性检查,并整合安全保护区块 (Secure Protection ROM),提供一个用于保存机密程序或资料的安全空间。内建一次性可烧录 (One-Time Programmable ROM) 区块,可用于产品生命周期的管理。

M482KIDAE支持1.8V到3.6V操作电压,以及-40°C到105°C的工业级工作温度。本系列提供1组USB 2.0全速介面及内建全速OTG PHY。封装型式为LQFP128。

应用领域:
电玩周边、个人电脑周边…等。

M482KIDAE关键特性:

核心
 -高达192 MHz Arm® Cortex®-M4F核心
 -DSP指令集
 -记忆体保护单元

记忆体
 -512/ 256 KB 快闪记忆体
 -160/ 96 KB RAM,包含32 KB外部SPI Flash快取
 -4 KB 安全保护区块 (SPROM)
 -2 KB 一次性烧录区块 (OTP)

循环冗余校验 (CRC) 单元

16通道周边DMA控制器

外部汇流排介面
 -LCD 平行介面,i80模式

时脉源 (Clocks)
 -4到24 MHz晶振
 -RTC用32 kHz振荡器
 -内部12 MHz RC振荡器
 -内部10 kHz RC振荡器
 -内部PLL可达480 MHz

RTC
 -80位元组备份暂存器

计时器和PWM
 -4个32位元计时器
 -12个增强型PWM带有12个16位元计时器
 -12个基本型PWM带有2个16位元计时器
 -1个24位元倒数SysTick计时器
 -1个看门狗计时器
 -1个视窗看门狗计时器
类比周边
 -1个12位元,多达16通道5 MSPS SAR ADC
 -2个12位元1 MSPS DAC
 -2个满摆幅 (Rail-to-rail) 比较器
 -3个运算放大器

通信介面
 -多达6个低功耗UART介面 (17 Mbps),包含2个LIN介面
 -多达3个ISO-7816介面 (3.4 MHz),支持全双工UART模式
 -3个I²C介面 (可达3.4 Mbps)
 -1个SPI Flash介面 (可达96 MHz) 支持四线模式
 -1个四线SPI介面 (可达96 MHz)
 -多达4个SPI/I²S介面 (SPI可达96 MHz、I²S可达192 kHz/16-bit)
 -1个I²S介面 (192 kHz/ 32-bit)
 -2个USCI介面,支持可程设UART/ SPI/ I²C
 -2个SD卡控制器 (50 MHz)

控制介面
 -2个正交编解码介面
 -2个24位元3通道输入捕捉计数器单元

进阶连结
 -USB 2.0全速装置/ 主机/ OTG控制器及内置PHY

操作特性
 -电压范围:1.8V至3.6V
 -温度范围:-40°C至+105°C
