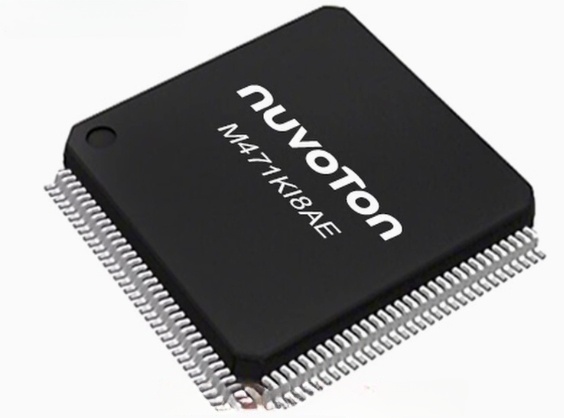

单片机 M471KI8AE 芯片（LQFP128）
Update Time:
NuMicro® M471KI8AE 为基于 Arm Cortex-M4F 核心的 32 位微控制器，内建 DSP 指令集和单精度浮点运算单元 (FPU)，是专为智能家电设计的微控制器产品系列。针对家电市场日益增长的安全功能需求，为满足 IEC60730-1 Class B Annex H 安全规范，M471KI8AE 提供经认证的软件测试库 STL(Software Test Library) 及相关应用操作手册，可以大幅减少开发难度及 IEC60730 认证所需之时间。M471KI8AE 运行频率高达 120 MHz，提供 2.5V 至 5.5V 的宽工作电压，-40°C 至 105°C 的宽工作温度，支持多种宽引脚间距的封装，以及出色的高抗干扰特性 ESD HBM 8 KV和 EFT 4.4 KV，满足家电市场高稳定性、高可靠性和高安全性等刚性要求。
为满足智能家电功能需求之增长，M471KI8AE 内建了高达 512 KB 的双区块 Flash 内存用于程序储存，64 KB 的 SRAM 供代码运行使用，以及 32 KB 的独立 Data Flash 作为参数储存空间。其中，512 KB Flash 内存的双区块设计可支持 FOTA (Firmware update through the Over-The-Air) 无线在线更新。代码安全方面，512 KB Flash 内存支持 XOM (eXecute-Only-Memory) 仅可执行内存功能以保护机密程序代码在运行时不被窃取。此外，32 KB 的独立 data Flash 拥有 256 Bytes 的最小擦除单元，可提升参数更新及内存存取之速度。最后，为了降低内核用于 MCU 内部数据搬运的负担，M471KI8AE 还提供了 PDMA(peripheral direct memory access) 直接内存访问功能，以提升整体系统之效能。
M471KI8AE 支持丰富的周边，包含红外线接收器 (Customize IR receiver)，高达 24 通道的 16 位 PWM, 6 组 UART, 2 组 SPI/I²S, 2 组 I²C,和一个实时时钟 RTC(real-time clock)。M471KI8AE 同时整合了许多模拟组件，包含高达 24 通道的 12 位 SAR ADC，1 通道的 8 位 DAC 以及 2 组模拟比较器。M471KI8AE 还提供了随机数生成器 PRNG (pseudo random number generator)支持智能家电产品之加解密需求。
目标应用:
- 洗衣机
- 冰箱
- 空调
- PM2.5 侦测器
- 其他家电产品
关键特色:
| • | 运作特性 (Operating Characteristics) | |
| - | 工作电压: 2.5V 至 5.5V | |
| - | 工作温度: -40°C 至 105°C | |
| - | ESD HBM 8 kV | |
| - | EFT 4.4 kV | |
| • | 内核 (Core) | |
| - | ARM Cortex-M4F，工作频率可达 120 MHz | |
| - | DSP 指令集 | |
| - | 浮点运算单元 (FPU) | |
| - | 最高支持 8 组 MPU (Memory Protection Unit) | |
| • | 内存 (Memory) | |
| - | 支持高达 512 KB Flash | |
| - | 512 KB Flash之双区块 (dual bank) 设计可支持 FOTA (Firmware Over-The-Air) 无线在线更新 | |
| - | 512 KB Flash 支持高达 4 区间之 XOM (eXecute-Only-Memory) 仅可执行内存功能 | |
| - | 32 KB 独立 Data Flash，支持 256 Bytes 最小擦除单元 | |
| - | 4 KB LDROM (user-defined loader ROM) | |
| - | 支持高达 64 KB SRAM | |
| • | 时钟控制 (Clocks) | |
| - | 外部 4 至 24 MHz 高速晶振 | |
| - | 外部 32.768 kHz 低速晶振，支持实时时钟RTC(Real Time Clock) | |
| - | 内部 48 MHz 高速振荡器 (HIRC48)，-20°C ~85°C 温度误差± 1%，-40°C ~ 105°C温度误差 ± 2% | |
| - | 内部 38.4 kHz 低速晶振 (LIRC) | |
| - | 内部 PLL 可达 120 MHz | |
| • | 电源管理 (Power management) | |
| - | 支持三种电源模式: 运行模式、空闲模式及休眠模式 | |
| - | 运行模式功耗: 353 μA/MHz 在 25°C/5V | |
| - | 休眠模式功耗: 27 μA | |
| - | 休眠模式唤醒方式: RTC, WDT, I²C, Timer, UART, GPIO, EINT, ACMP, CIR0 和 BOD | |
| • | 定时器和脉波宽度调变 (Timer & PWM) | |
| - | 4 组 32 位定时器 | |
| - | 高达 12 路增强型 PWM，带有 12 个 16 位定时器 | |
| - | 高达 12 路基本型 PWM，带有 2 个 16 位定时器 | |
| - | 1 个 24 位倒数 SysTick 定时器 | |
| - | 1 个看门狗定时器 | |
| - | 1 个窗口看门狗定时器 | |
| • | 直接内存访问 (PDMA) | |
| - | 支持高达 6 通道直接内存访问 (PDMA) | |
| - | 信道开启方式: software trigger, UART, SPI, EPWM, TIMER, ADC, DAC, ACMP 和 I²C | |
| • | 模拟周边 (Analog Peripheral) | |
| - | 支持 1 组高达 24 路之 12 位，1.8 MSPS, SAR ADC | |
| - | 支持 1 组 8 位, 200 kSPS, DAC | |
| - | 支持 2 个模拟比较器 | |
| - | 内建参考电压源 | |
| • | 通讯接口 (Connectivity) | |
| - | 支持 1 组红外线接收器接口 (Customize IR receiver) | |
| - | 支持 6 组 UART 接口，带 IrDA 功能 (其中 2 组支持 LIN) | |
| - | 支持 2 组 I²C 接口，带 SMBus/PMBus 功能 (最高 1 Mbps) | |
| - | 支持 2 组 SPI/I²S 接口 (在 SPI Master 模式下可高达 24 MHz) | |
| • | 随机数生成器 (PRNG) | |
| • | 循环冗余校验 (CRC) | |
| • | 实时时钟 (RTC) | |
| • | 支持高达119 根具中断能力的I/O脚位 | |
| • | IEC60730-1 Class B | |
| - | 提供经认证的软件测试库STL(Software Test Library) | |
| • | 开发平台支持 | |
| - | 支持 Arm Keil RVMDK及IAR EWARM IDE 开发环境 | |
| - | 支持免费 Eclipse IDE 开发环境带 GNU 编译程序 | |
| - | 在线电路更新 ICP (In Circuit Programmer)，透过 Nu-Link debugger 工具进行韧体更新 | |
| - | 在线系统更新 ISP (In System Programmer)，透过 UART, SPI, I²C, RS-485 等周边接口进行韧体更新 | |
| - | Pin Viewer 软件工具提供实时的 I/O 引脚状况 | |
| - | PinConfigure 软件工具支持引脚分配，初始程序产生以及 OrCAD/Protel 组件产生 | |
| • | 96 位唯一标识符 (UID) | |
| • | 128 位唯一客户标识符 (UCID) | |
| • | 封装 | |
| - | LQFP128: 14 mm x 14 mm，管脚间距 0.4 mm | |
