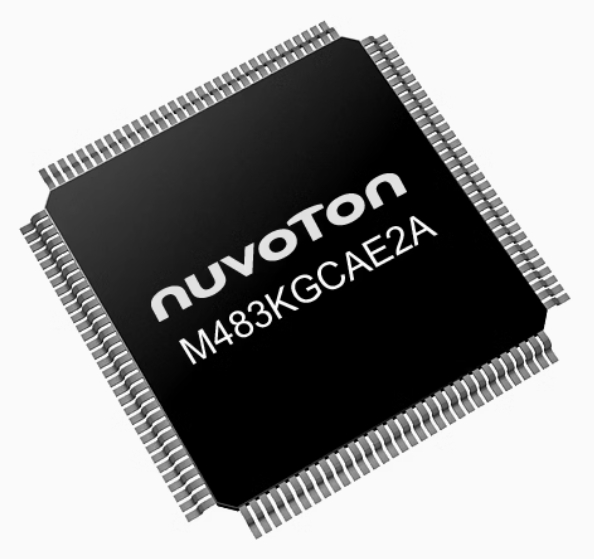

NuMicro® M483 CAN 系列是一款高性能、低功耗微控制器，由带有 DSP 扩展的 Arm® Cortex®-M4F 为核心。运行速度高达 192 MHz 且动态功耗为 130μA/MHz 提供出色的能效。 256 KB 闪存支持多达 4 个可配置的 eXecute-Only-Memory 区域，128 KB RAM 在待机模式下提供多种保留模式。出厂前预先刻录的引导加载程序提供安全启动 (Secure Boot) 功能，用以检查闪存的代码完整性。内建一次性可刻录 (One-Time Programmable ROM) 区块，可用于产品生命周期的管理。
NuMicro® M483 CAN 系列支持 1.8V 至 3.6V 的工作电压，工作温度范围为 -40°C 至 105°C。集成了两组或三组 CAN 2.0B 界面、双 12 位 5 MSPS ADC、影像输入界面、USB 全速 OTG (在装置模式下无须外部晶振)，以及多达 8 组高速 UART 界面。 封装类型包括 LQFP64 和 LQFP128。
应用领域：
马达控制, 工业控制, 电池管理系统, 充电桩…等。
关键特性：
| • | 核心 | | | - | 高达 192 MHz Arm® Cortex®-M4F 核心 | | | - | DSP 指令集 | | | - | 记忆体保护单元 | | | | | • | 记忆体 | | | - | 256 KB 闪存，支援 eXecute-Only-Memory (XOM) | | | - | 128 KB RAM，包含 32 KB 硬件奇偶校验 | | | - | 2 KB 一次性刻录区块 (OTP) | | | | | • | 循环冗余校验 (CRC) 单元 | | | | | • | 16 通道周边 DMA 控制器 | | | | | • | 外部汇流排介面 | | | - | LCD 平行界面，i80 模式 | | | | | • | 时脉源 (Clocks) | | | - | 4 到 24 MHz 晶振 | | | - | RTC 用 32 kHz 振荡器 | | | - | 内部 48 MHz RC 振荡器 (X-less) | | | - | 内部 12 MHz RC 振荡器 | | | - | 内部 10 kHz RC 振荡器 | | | | | • | RTC | | | - | 独立 VBAT 电源输入 | | | - | 80 位元组备份暂存器 | | | | | • | 计时器和 PWM | | | - | 4 个 32 位元计时器 | | | - | 12 个增强型 PWM 带有 12 个 16 位元计时器 | | | - | 12 个基本型 PWM 带有 2 个 16 位元计时器 | | | - | 1 个 24 位元倒数 SysTick 计时器 | | | - | 1 个看门狗计时器 | | | - | 1 个视窗看门狗计时器 |
| | • | 类比周边 | | | - | 2 个 12 位，多达 24 信道 5 MSPS SAR ADC | | | - | 1 个 12 位 1 MSPS DAC | | | - | 2 个满摆幅 (Rail-to-rail) 比较器 | | | | | • | 通信界面 | | | - | 多达 8 个低功耗 UART 界面 (17 Mbps)，包含 2 个 LIN 界面 | | | - | 1 个 ISO-7816 界面 (3.4 MHz)，支持全双工 UART 模式 | | | - | 3 个 I²C 界面 (可达 3.4 Mbps) | | | - | 2 个四线 SPI 界面 (可达 96 MHz) | | | - | 多达 3 个 SPI/I²S 界面 (SPI 可达 96 MHz、I²S 可达 192 kHz/16-bit) | | | - | 1 个 I²S 界面 (192 kHz/32-bit) | | | - | 多达 3 个 CAN 2.0B 界面 | | | - | 1 个 SD 卡控制器 (50 MHz) | | | | | • | 控制界面 | | | - | 2 个正交编译码界面 (QEI) | | | - | 2 个 24 位元 3 通道输入捕捉计数器单元 | | | | | • | 影像输入界面 | | | - | CMOS 传感器界面带有硬件 1 位亮度输出 | | | | | | • | 进阶连结 | | | - | USB 2.0 全速装置/主机/OTG 控制器及内置 PHY | | | | | | • | 操作特性 | | | - | 电压范围：1.8V to 3.6V | | | - | 温度范围：-40°C to 105°C | | | | | | • | 符合 IEC-60730 Class B | | | | | | • | 加解密引擎 | | | - | AES-256 | | | - | 真随机数生成器
|
|
