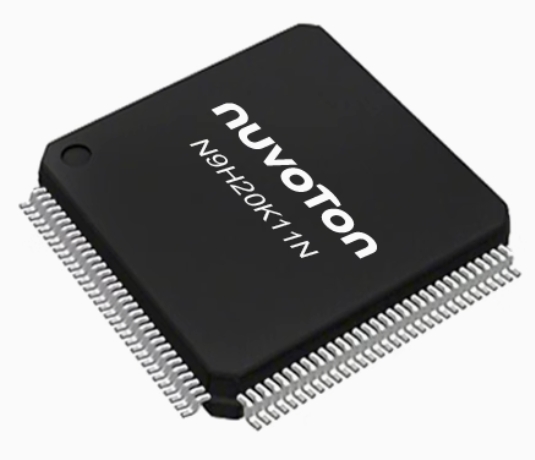

新唐ARM9单片机 N9H20K11N 芯片 (LQFP-128 (MCP))
Update Time:
N9H20K11N系列采用ARM926EJ-S核心，执行速度高达200 MHz，堆叠2 MB SDRAM记忆体於同一封裝，提供128-pin，大幅减少PCB尺寸和降低电磁干扰( EMI )。丰富的周边功能包含：2组UART、SDIO/eMMC介面、NAND Flash介面24bit LCD控制器和高速USB Host/Device等，可以满足客户对弹性设计的需求。N9H20K11N符合-20℃至85℃温度规格，主要应用为家庭自动化控制、人机介面( HMI )。
关键特性:
• | 內核( Core ) | |
| - | ARM926EJ-S核心 |
| - | 最高运行频率可达200 MHz |
| - | 8 KB指令高速缓存( I-cache )和8 KB数据高速缓存( D-cache ) |
|
| |
• | 内存( DDR Memory ) | |
| - | 內建2 MB记忆体 |
|
|
|
• | USB 2.0 主機/装置 | |
| - | 一組USB FS Host |
| - | 一組USB HS Device |
|
| |
• | 系統程序启动( System Boot ) | |
|
| NAND Flash/ SPI Flash / USB Device |
|
| |
• | LCD控制接口 | |
| - | 支持RGB565/ RGB666/ RGB888介面 |
| - | 最高分辨率：800 x 480 |
|
| |
• | 影像輸入 | |
| - | 支持CCIR656/ CCIR601输入接口 |
| - | 最高分辨率：2百万像素 |
|
| |
• | 双SD Host介面 | |
| - | 支援SD/ SDIO/ eMMC |
|
| |
• | 类比转数位转换器( ADC ) | |
| - | 支持10-bit |
| - | 支持四线式电阻式触摸板 |
|
|
|
• | 周边 | |
| - | 支持SPI / I²C / PWM |
