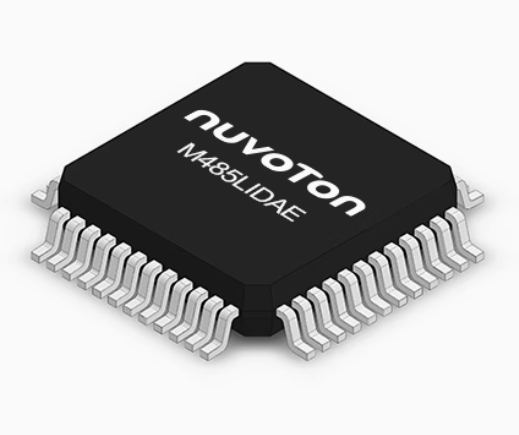

新唐 M485LIDAE 芯片(LQFP48) 单片机
Update Time:
M485LIDAE以Arm® Cortex®-M4F为核心，是带有DSP指令集的高效能低功耗微控制器。其系统最高可运行至 192 MHz ，动态运作下的功耗仅175 µA/ MHz 。 内建 512 KB 双区块 ( Dual Bank ) 架构快闪记忆体 ( Flash ) ，可支持 OTA ( Over-The-Air ) 韧体升级，并内建160 KB SRAM ，包含 32 KB 快取 ( Cache ) 用于加速外部 SPI Flash就地执行 ( eXecute-In-Place ) 。出厂前预先烧录bootloader，提供安全启动 ( Secure Boot ) 功能，可对存放于内建快闪记忆体内的程式码进行完整性检查，并整合安全保护区块 ( Secure Protection ROM ) ，提供一个用于保存机密程序或资料的安全空间。内建一次性可烧录 ( One-Time Programmable ROM ) 区块，可用于产品生命周期的管理。
M485LIDAE支持1.8V到3.6V操作电压，以及 - 40 ℃ 到105 ℃ 的工业级工作温度。本系列内置硬件加解密引擎及双USB高速/ 全速OTG。封装型式为LQFP48。
应用领域：
指纹模组、智能支付、安全物联网设备、保密USB设备…等。
关键特性：
| • | 核心 | |
| - | 高达192 MHz Arm® Cortex®-M4F核心 | |
| - | DSP指令集 | |
| - | 记忆体保护单元 | |
| • | 记忆体 | |
| - | 512 KB 快闪记忆体 | |
| - | 160 KB RAM，包含32 KB 外部 SPI Flash快取 | |
| - | 4 KB 安全保护区块 ( SPROM ) | |
| - | 2 KB 一次性烧录区块 ( OTP ) | |
| • | 循环冗余校验 ( CRC ) 单元 | |
| • | 16通道周边DMA控制器 | |
| • | 外部汇流排介面 | |
| - | LCD 平行介面，i80模式 | |
| • | 时脉源 ( Clocks ) | |
| - | 4到24 MHz 晶振 | |
| - | RTC用32 kHz振荡器 | |
| - | 内部12 MHz RC振荡器 | |
| - | 内部10 kHz RC振荡器 | |
| - | 内部PLL可达480 MHz | |
| • | RTC | |
| - | 80位元组备份暂存器 | |
| • | 计时器和 PWM | |
| - | 4 个 32 位 元计时器 | |
| - | 12 个增强型 PWM 带有 12 个 16 位元计时器 | |
| - | 12 个基本型 PWM 带有 2 个 16 位元计时器 | |
| - | 1 个 24 位元倒数SysTick计时器 | |
| - | 1 个看门狗计时器 | |
| - | 1 个视窗看门狗计时器 | |
| • | 加解密引擎 | |
| - | ECC ( P-521, B-571, K-571 ) | |
| - | AES-128, 192, 256 | |
| - | DES/ 3DES | |
| - | SHA-160, 224, 256, 384, 512 | |
| - | HMAC | |
| - | 乱数产生器 | |
| • | 类比周边 | |
| - | 1个12位元，多达12通道5 MSPS SAR ADC | |
| - | 2个12位元1 MSPS DAC | |
| - | 2个满摆幅 ( Rail-to-rail ) 比较器 | |
| - | 2个运算放大器 | |
| • | 通信介面 | |
| - | 多达6个低功耗 UART 介面 ( 17 Mbps ) ，包含2个LIN介面 | |
| - | 多达3个ISO-7816介面 ( 3.4 MHz ) ，支持全双工 UART 模式 | |
| - | 3个 I²C 介面 ( 可达3.4 Mbps ) | |
| - | 1个 SPI Flash介面 ( 可达96 MHz ) 支持四线模式 | |
| - | 1个四线 SPI 介面 ( 可达96 MHz ) | |
| - | 多达3个 SPI / I²S介面 ( SPI 可达96 MHz 、I²S可达192 kHz/16-bit ) | |
| - | 1个I²S介面 ( 192 kHz/ 32-bit ) | |
| - | 2个USCI介面，支持可程设 UART / SPI / I²C | |
| - | 2个SD卡控制器 ( 50 MHz ) | |
| • | 控制介面 | |
| - | 2个正交编解码介面 | |
| - | 1个24位元3通道输入捕捉计数器单元 | |
| • | 进阶连结 | |
| - | USB 2.0全速装置/ 主机/ OTG控制器及内置PHY | |
| • | 操作特性 | |
| - | 电压范围：1.8V至3.6V | |
| - | 温度范围： - 40 ℃ 至+105 ℃ | |
