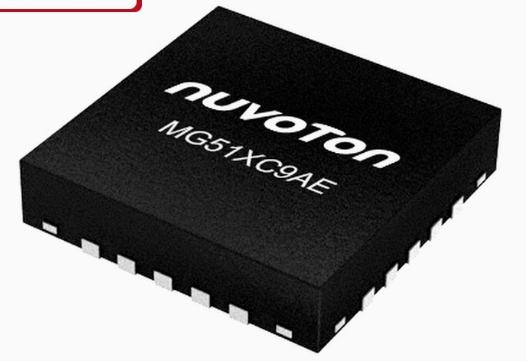

新唐8051单片机 MG51XC9AE 芯片（QFN20）
Update Time:
MG51XC9AE 带有 flash 的增强型 8 位 8051 内核微控制器 (1T工作模式)，工作频率最高至 24 MHz，支持电压工作范围 2.4V 至 5.5V，工业级工作温度: - 40 ℃ 至 105 ℃，并且包含 32 KB Flash 以及一个额外 1 KB RAM (XRAM)，备有丰富的外设，如 18 个通用 I/O、定时器、看门狗定时器、两组 UART、1 组 SPI、1 组 I²C、6*16-bit 路 PWM、8 路 12 位 ADC。提供 QFN20 封装。
目标应用：
- 家电
- LED灯光控制
- 马达控制
- 工业控制
关键特性：
| • | 内核(Core) | |
| - | 1T 8051 微处理器- 工作频率可达 24 MHz | |
| • | 工作条件 | |
| - | 宽电压工作范围 2.4V 至 5.5V | |
| - | 宽工作频率最高至 24 MHz | |
| - | 工业级工作温度 -40℃ 至 +105℃. | |
| • | 内存 (Memory) | |
| - | 32 KB 应用程序 | |
| - | 内嵌 1 KB SRAM | |
| - | 支持在线电路更新 ICP (In-Circuit Programming) | |
| - | 支持在线系统更新 ISP (In-System Programming) | |
| • | 模拟转数字转换器 (ADC) | |
| - | 提供 8 通道 | |
| - | 12 位分辨率 | |
| - | 可达 500 KSPS (每秒采样率) | |
| • | 脉宽调制器 (PWM) | |
| - | 内建 1 个 16 位 PWM 产生器，可输出 6*16-bit 路 PWM | |
| - | 捕捉 ADC 功能 | |
| - | 可配置的死区时间 | |
| • | 电源监控 | |
| - | 欠压检测 (BOD) 用于侦测系统供电低电压，7 级电压选择，可配置中断或复位响应 | |
| - | 上电复位 (POR) | |
| - | 低电压复位 (LVR) | |
| • | 通讯接口 (Connectivity) | |
| - | 1 组 SPI | |
| - | 1 组 I²C (可达 400 kbps) | |
| - | 2 组 UART | |
| • | 时钟控制 (Clock control) | |
| - | 24 MHz 高速内部振荡器，电源 3.3V 条件下 ± 1 % 精度等级。全工作条件范围 ± 3 % 精度等级 | |
| - | 10 kHz 低速内部振荡器. 出厂精度 ± 2 % 等级 | |
| - | 支持外部时钟输入 | |
| • | 封装 | |
| - | QFN20 | |
