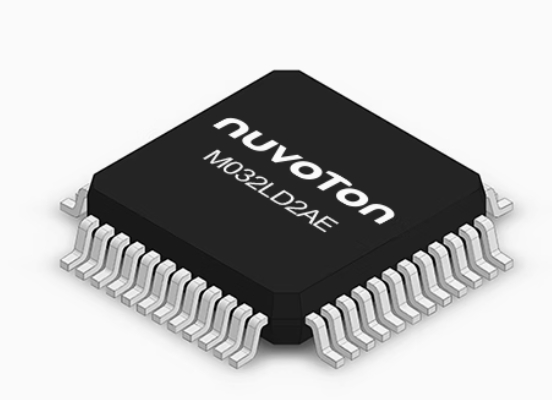

单片机 M032LD2AE 芯片 （LQFP48）新唐
Update Time:
新唐 NuMicro M032LD2AE 微控制器集成了工作频率高达 48 MHz Arm® Cortex®-M0 内核，具有 32 位硬体乘法器/ 除法器。采用USB 2.0 全速设备并且无需外挂晶振，提供完整的 USB 解决方案，并 配备 64 KB 闪存和 8 KB SRAM 以及提供 1.8V 〜 3.6V 低电压介面。
M032LD2AE 内嵌一个额外的安全保护 Flash 区块 ( SPROM, Security Protection ROM ) ，提供一个独立且安全加密执行区域以便保护开发者的知识产权。
凭借其特殊设计的性能，如 12 路 96 MHz PWM 可快速响应和控制外部模块，2 MSPS ADC 让电压、电流和传感器数据可快速和精确的转换，非常适用于电竞应用。此外针对消费性电子或传感设备等应用也提供高速通讯界面，24 MHz SPI 适用于高速感测及控制装置，6 MHz UART 并支援 1-wire 功能适用于高速加解密通讯。
M032LD2AE 还提供大量外设，包括 5 通道 PDMA，2 组通用串行控制接口 (USCI) 可设为 UART, I²C 或 SPI, 1 组 UART，1 组 SPI/ I²S，1 組 Qual SPI，12 路12 位 ADC 等，可满足各种应用需求。它可在 - 40 °C ~ 105 °C 的宽温度范围内工作。全系列相同封装 Pin to Pin 兼容。
应用领域：
- 电竞键盘
- 电池管理模组
- LED 灯控器
- 净水器
- 家电
关键特性 :
| • | 内核 ( Core ) | |
| - | Arm® Cortex®-M0，工作频率可达 48 MHz | |
| - | 32-bit 硬件乘法/ 除法器 | |
| • | 内存 ( Memory ) | |
| - | 64 KB Flash | |
| - | 8 KB SRAM | |
| - | 2 KB ISP ROM | |
| - | 512 Bytes SPROM ( Security Protection ROM ) | |
| - | 支持程序更新方式：
| |
| • | 时钟控制 ( Clock control ) | |
| - | 外部 4 ~ 32 MHz 高速晶振 | |
| - | 内部 48 MHz 高速震荡器 ( HIRC48 ) 全温误差 2 % | |
| - | 内部 38.4 KHz 低速晶振 ( LIRC ) | |
| • | 定时器 ( Timers ) | |
| - | 4 个 32 位定时器 | |
| - | 1 个 24 位倒数 SysTick 定时器 | |
| • | 脉波宽度调变 (PWM) | |
| - | 12 路 96 MHz 帶 12 位预分频及刹车功能的 16 位 PWM | |
| • | 模拟(Analog) | |
| - | 12 通道转换速率可达 2 MSPS 的 12 位 ADC | |
| • | 直接内存访问 (PDMA) | |
| - | 5 通道直接内存访问 (PDMA) | |
| • | 通讯接口 ( Connectivity ) | |
| - | 一组高速 6 MHz UART | |
| - | 一组高速 24 MHz SPI/I²S | |
| - | 一组高速 24 MHz Qual SPI | |
| - | 两组 USCI 可设为 UART、SPI、I²C | |
| • | 进阶通讯接口 | |
| - | 支持 USB 2.0 全速装置 ( 无需外挂晶振设计 ) | |
| • | 38 GPIO(允许5 V I / O，除模拟脚位) | |
| • | 96位唯一标识符 ( UID ) | |
| - | 可做为安全密钥 | |
| • | 128位唯一客户标识符 ( UCID ) | |
| • | 运作特性 | |
| - | 工作电压: 1.8V 至 3.6V | |
| - | 工作温度: - 40 ℃ 至 105 ℃ | |
| - | EFT 4.4 kV | |
| - | ESD HBM 6 kV | |
| • | 封装 | |
| - | LQFP48 ( 7 x 7 mm ) | |
