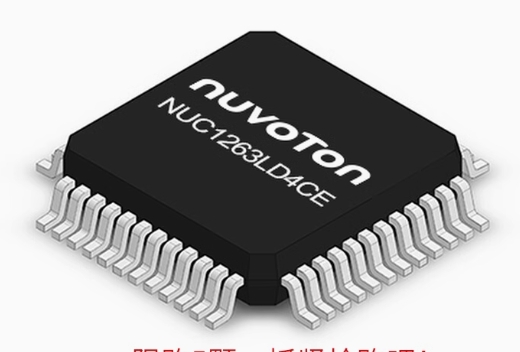

单片机 NUC1263LD4CE 芯片(LQFP48) 新唐
Update Time:

     NUC1263LD4CE 為 32 位单片机,内建 LED 灯条控制接口 (LED Light Strip Interface, LLSI)。此系列基于 Arm Cortex-M23 内核,支持 Armv8-M 指令集架构并自带除法器,工作频率高达 72 MHz,内建高达 64 KB Flash 及高达 20 KB SRAM,运作在 2.5V 至 5.5V 宽工作电压和 -40℃ 至 105℃ 的工业温度范围。

NUC1263LD4CE 内建高达 6 路 LED 灯条控制接口 (LED Light Strip Interface, LLSI);提供高达 24 路 PWM,运行速度最高达144 MHz,可提供高精准度控制。

NUC1263LD4CE 支持无须外挂晶振的 USB 2.0 全速装置接口,可以USB指令进行灯光控制。此外,内建 2 KB SPROM (Security Protection ROM),提供一个独立的安全加密区域,以保护开发者的知识产权。可广泛应用于工业控制、灯光控制、电竞灯光控制、电竞键盘/鼠标、DDR5 内存、显示卡、家电相关应用。

NUC1263LD4CE 支持丰富的周边接口,除了高达 6 路 LED 灯条控制接口 (LLSI) 与 24 路 16 位 PWM,与支持无需外挂晶振设计之 USB 2.0 全速装置外,另有定时器、看门狗定时器、高达十组的 PDMA、高达三组 UART、高达三组 I²C、高达三组 SPI/I²S、高达兩组 I3C、SPD Hub。并包含高达 16 通道 12 位 800 kSPS 采样率 ADC、高达 4 通道 8 位 200 kSPS 采样率数字转模拟转换器 (DAC)、高达 4 组模拟比较器。且具备高抗干扰能力 8 kV ESD (HBM)/ 4.4 kV EFT。

封装型式為 LQFP48 (7 mm x 7 mm),同封装型式的脚位兼容让用户能够弹性地优化产品规格与效能。

新唐 NuMaker-NUC1263SD 评估板和 Nu-Link 除错器为产品评估与开发的利器。并且支持第三方提供的 IDE,如 Keil MDK、IAR EWARM 和带 GNU GCC 编译程序的 NuEclipse IDE。
应用领域 :

工业控制、灯光控制、电竞灯光控制、电竞键盘/鼠标、DDR5 内存、显示卡、家电相关应用。

关键特性 :

内核 ( core )
 -Arm Cortex®-M23
 -工作频率可达 72 MHz
 -工作电压: 2.5V 至 5.5V
 -工作温度: - 40 ℃ 至 105 ℃

内存 ( memory )
 -64 KB Flash
 -内嵌 20 KB SRAM
 -独立 4 KB ISP ROM
 -2 KB SPROM ( Security Protection ROM )
 -支持程序更新方式:
  在线系统更新 ISP ( In-System Programming )
  在线电路更新 ICP ( In-Circuit Programming )
  在线应用程序更新 IAP ( In-Application Programming )

模拟
 -高达 16 通道 12 位 800 kSPS 采样率模拟转数字转换器 (ADC)
 -高达 4 通道 8 位 200 kSPS 采样率数字转模拟转换器 (DAC)
 -高达 4 组模拟比较器

脉波宽度调变 ( PWM )
 -最高运行速度可达 144 MHz
 -内建 16 位 PWM 产生器,可输出 24 路 PWM
 -PWM 输出可以触发 A/D 转换

通讯接口 ( connectivity )
  支持USB 2.0 全速装置 (无需外挂晶振设计)
 -三组 UART
 -三组 SPI [I²S],择一设置
 -三组 I²C
 -兩组 I3C

时钟控制 ( clock control )
 -内部 48 MHz 高速震荡器 ( HIRC48 )
 -内部10 KHz 低速晶振
 -外部 4 to 24 MHz 高速晶振
 -外部 32.768 KHz 低速晶振
