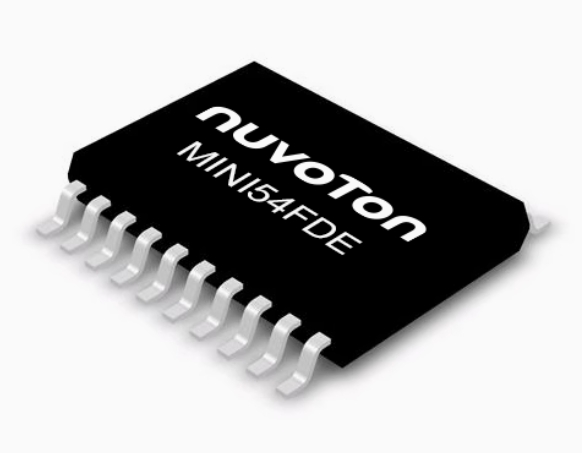

单片机 Mini54FDE 芯片(TSSOP20) 新唐
Update Time:

       Mini54为 Cortex®-M0 32位微控制器系列，其特点为宽电压工作范围 2.5V至 5.5V与-40℃ ~ 105℃工作温度、内建22.1184 MHz 高精度RC晶振(±1%精确度，25℃ 5V)、并内建Data Flash、欠压检测、丰富外设、整合多种串行传输接口、高抗干扰能力(8KV ESD/4KV EFT)、支持在线系统更新(ISP)、在线电路更新(ICP)与在线应用程序更新(IAP)，提供封装有TSSOP20、QFN33(4mm*4mm与5mm*5mm)与LQFP48。

应用领域:门禁系统/警报器、温度传感设备、直流无刷马达应用等。

关键特性:

• 内核 (Core)
- Cortex®-M0 32 位微处理器
- 工作频率可达24 MHz
- 工作电压：2.5V to 5.5V
- 工作温度：-40℃~ 105℃

• 内存 (Memory)
- 16 KB 应用程序
- 内嵌 2 KB SRAM
- 可配置的Data Flash
- 在线系统更新 ISP (In-System Programming)
- 在线电路更新 ICP (In-Circuit Programming)
- 在线应用程序更新 IAP (In-Application Programming)

• 模拟转数字转换器 (ADC)
- 提供 8 通道
- 10 位分辨率
- 每秒采样率可达 250 kSPS
- PWM 输出可以触发A/D转换

• 脉波宽度调变 (PWM)
- 最多 6信道 PWM 输出或 3 信道互补式 PWM 输出
- PWM 时间与周期可触发 A/D 转换

• 通讯接口 (Connectivity)
- 一组 SPI (可达 24 MHz)
- 一组 I²C (可达 400 kHz)
一组 UART

• 时钟控制 (Clock control)
- 外部晶振 4 ~ 24 MHz
- 内置 22.1184 MHz 高精度 RC 晶振，常温 V 下 ±1% 误差
