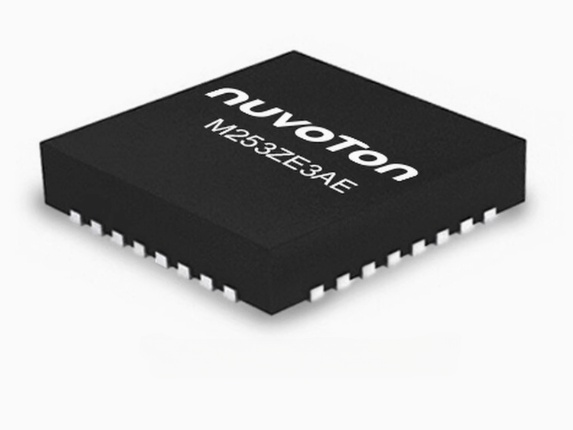

单片机 M253ZE3AE 芯片 （QFN33）新唐
Update Time:
M253ZE3AE 是 32 位低功耗微控制器产品，支持 Armv8-M 指令集架构，工作频率为 48 MHz，内建 128KB Flash 及 16 KB SRAM，运作在 1.75V 至 5.5V 宽工作电压和 -40℃ 至 105℃ 的工业温度范围。
M253ZE3AE 支持无须外挂晶振的 USB 2.0 全速设备接口与一组 CAN FD 接口，USB 2.0 更可支持高达 17 个可配置的端点 (Endpoint)，最高 5 个虚拟传输通道 (VCOM)，每个端点可以配置为双向或是单向传输模式，支持等时 (Isochronous) 、巨量 (Bulk)、中断 (Interrupt) 与控制 (Control) 等 4 种传输类型，内建 1 KBytes SRAM 作为数据缓冲区 (Buffer)。M253 系列具有一组弹性数据传输率的控制局域网络 (CAN FD，CAN with Flexible Data Rate)，用以满足联网汽车到工业自动化高带宽与数据传输率灵活性的需求。
M253ZE3AE 支持丰富的周边界面，如定时器、看门狗定时器、5 路 PDMA、高达五组 UART、两组 I²C、一组 SPI/I²S、一组 USCI (通用串行接口)与 6 路 16 位 PWM。整合高性能模拟周边电路，包含 10 信道 12 位 840 kSPS 采样率 ADC、两组模拟比较器(ACMP)、温度检测传感器来降低外部周边组件的采用并缩小终端产品尺寸，并提供 QFN32 封装。
目标应用
- USB转换模块
- 数据集中器
- 电池管理系统
- 车用电子
关键特性:
| • | 操作特性 | |
| - | 工作电压: 1.75V ~ 5.5V | |
| - | 工作温度: -40 ~ 105 ℃ | |
| - | EFT 4.4 KV | |
| - | SD HBM 7 KV | |
| • | 內核 | |
| - | Arm® Cortex®-M23 微控制器，Armv8-M 指令集架构，工作频率 48 MHz | |
| - | 32 位硬件乘法器/除法器 | |
| • | 内存 | |
| - | 高达 128 KB Flash | |
| - | 16 KB SRAM | |
| - | 4 KB LDROM | |
| - | 支持 ISP（在线系统更新）/ ICP（在线电路更新） / 支持IAP（在线应用程序更新） | |
| • | 时钟控制 | |
| - | 外部高速晶振 4 ~ 32 MHz 或外部时钟讯号输入 | |
| - | 外部低速晶振 32.768 kHz 或外部时钟讯号输入 | |
| - | 内部 48 MHz 高精度RC振荡器 (HIRC)，全温度范围 ±2.6% 误差 | |
| - | 内部 4.032 MHz 高精度RC振荡器 (MIRC) | |
| - | 内部 38.4 kHz 高精度RC振荡器 (LIRC) | |
| • | 电源管理 | |
| - | 内建上电复位、欠压复位和低电压复位 | |
| - | 内建 LDO | |
| • | 低操作电流 | |
| - | 运行模式 130 μA/MHz | |
| - | 掉电模式 1.7 μA (RTC 关闭，RAM 数据保持) | |
| - | 深度掉电模式 1.3 μA (RTC 关闭，RAM 数据关闭) | |
| • | 定时器 | |
| - | 4 组 32 位定时器 | |
| - | 1 组 24 位 SysTick 定时器 | |
| - | 1 组独立看门狗 | |
| - | 实时时钟 (RTC) | |
| • | 直接内存访问 (PDMA) | |
| - | 支持 5 通道直接内存访问 (PDMA) | |
| - | 支持软件触发、SPI/I²S、UART、I²C、USCI、ADC 与定时器 | |
| • | 模拟 | |
| - | 支持最多 10 信道 12 位 840 kSPS 采样率模拟转数字转换器 (ADC) | |
| • | 通讯接口 | |
| - | 支持 5 组 UART 界面 | |
| - | 支持 2 组 I²C 界面 | |
| - | 支持 1 组 SPI/ I²S 界面 | |
| - | 支持 1 组 USCI (可配置为 UART, SPI 或 I²C) | |
| • | CAN FD | |
| - | 支持一组 CAN FD 一个封包具备 64 data bytes | |
| - | 兼容 CAN protocol version 2.0 part A, B 并符合 ISO 11898-1: 2015 标准 | |
| - | 传输与接收 FIFO 可调 | |
| - | 内建 1-Kbyte RAM 可容纳 256 字节 | |
| • | USB | |
| - | 支持高达 17 端点 | |
| - | 支持等时、巨量、中断与控制等 4 种传输类型 | |
| - | 内建 1 Kbytes SRAM 作为数据缓冲区 | |
| - | 支持 USB 2.0 全速装置 (无需外挂晶振设计) | |
| • | 96 位唯一标识符 ( UID ) | |
| • | 128 位唯一客户标识符 ( UCID ) | |
| • | 封装 | |
| - | QFN33 ( 5 mm x 5 mm ) | |
