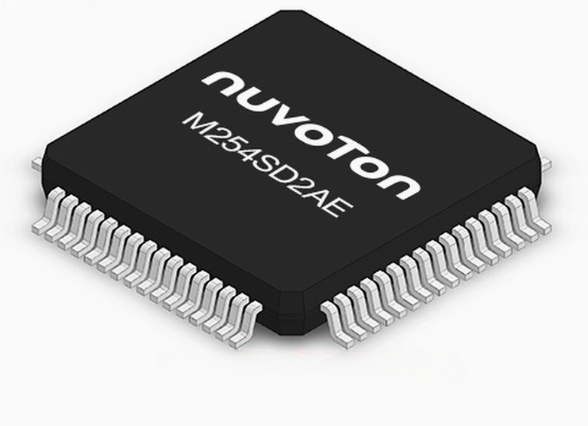

单片机 M254SD2AE 芯片 ( LQFP64 )
Update Time:

      M254SD2AE 是 32 位低功耗微控制器产品内建 LCD 驱动,基于 M23 内核支持 Armv8-M 指令集架构,工作频率为 48 MHz,内建 64 KB Flash及 8 KB SRAM,运作在 1.75V 至 5.5V 宽工作电压和 -40℃ 至 105℃ 的工业温度范围。

M254SD2AE 内建 8 x 28, 6 x 30, 4 x 32 COM/SEG 驱动控制器,具备电荷泵以及内部电阻分压驱动 LCD 方式,电荷泵用以确保电池电压降低的情况下 MCU 仍能使 LCD 对比度保持一致,并能支持 3V 至 5V 的 LCD 玻璃。

M254SD2AE支持丰富的周边界面,如定时器、看门狗定时器、5 路 PDMA、3 组 UART、1 组 I²C、1 组 SPI/I²S、1 组 USCI (通用串行接口)与 6 路 16 位 PWM。整合高性能模拟周边电路,包含 16 信道 12 位 730 kSPS 采样率 ADC、两组模拟比较器(ACMP)、温度检测传感器来降低外部周边组件的采用并缩小终端产品尺寸,并提供 LQFP64 (7 mm x 7 mm) 封装。

目标应用

  • 手持式装置
  • 温控器
  • 智能家电人机界面
  • 工业自动化
  • 温湿度记录仪

关键特性:

操作特性
 -工作电压: 1.75V ~ 5.5V
 -工作温度: -40 ~ 105 ℃
 -EFT 4.4 KV
 -SD HBM 7 KV

內核
 -Arm® Cortex®-M23 微控制器,Armv8-M 指令集架构,工作频率 48 MHz
 -32 位硬件乘法器/除法器

内存
 -64 KB Flash
 -8 KB SRAM
 -4 KB LDROM
 -支持 ISP(在线系统更新)/ ICP(在线电路更新) / 支持IAP(在线应用程序更新)

时钟控制
 -外部高速晶振 4 ~ 32 MHz 或外部时钟讯号输入
 -外部低速晶振 32.768 kHz 或外部时钟讯号输入
 -内部 48 MHz 高精度RC振荡器 (HIRC),全温度范围 ±2.6%误差
 -内部 4.032 MHz 高精度RC振荡器 (MIRC)
 -内部 38.4 kHz 高精度RC振荡器 (LIRC)

COM/SEG LCD 驱动
 -8 x28, 6 x 30, 4 x 32 COM/SEG LCD 驱动
 -支持内部 VLCD 可调电荷泵模式
 -支持 3V 至 5.5V LCD 玻璃
 -操作电压提供 1/2, 1/3, 1/4 三种偏压可选择
 -操作电压提供 1/4, 1/6, 1/8 三种周期可选择

电源管理
 -内建上电复位、欠压复位和低电压复位
 -内建 LDO
 -支持 RTC

低操作电流
 -运行模式 110 μA/MHz
 -掉电模式 3.8 μA (RTC 开启, RAM 数据保持)
 -掉电模式 2.2 μA (RTC 关闭, RAM 数据保持)
 -深度掉电模式 1.6 μA (RTC 关闭, RAM 数据关闭)

定时器
 -4 组 32 位定时器
 -1 组 24 位 SysTick 定时器
 -1 组独立看门狗
 -实时时钟 (RTC)
 -支持高达 12 通道脉宽调制器(PWM)输出,高达 16 位分辨率具备独立 capture 输入模式
 -支持故障刹车与互补输出模式

直接内存访问 (PDMA)
 -支持 5 通道直接内存访问 (PDMA)
  支持软件触发、SPI/I²S、UART、I²C、USCI、ADC 与定时器

模拟
 -支持 16 信道 12 位 730 kSPS 采样率模拟转数字转换器 (ADC)
 -支持 2 组模拟比较器

通讯接口
 -支持 3 组 UART 界面
 -支持 1 组 I²C 界面
 -支持 1 组 SPI/ I²S 界面
 -支持 1 组 USCI (可配置为 UART, SPI 或 I²C)
 -支持 1 组智能卡接口支持 ISO-7816-3

96 位唯一标识符 ( UID )

128 位唯一客户标识符 ( UCID )

封装
 -LQFP64 ( 7 mm x 7 mm )
