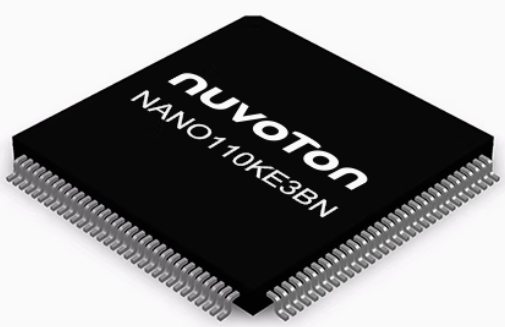

NANO110KE3BN 集成电路(IC) NUVOTON/新唐
Update Time:

NuMicro® Nano110系列特色为超低功耗,低电压工作范围1.8V至3.6V,工作温度:-40℃至85℃,内建12MHz高精度晶振(1%准确度)。LCD控制器4x40 & 6x38 COM/SEG。备有丰富的外设,如定时器、看门狗定时器、RTC、PDMA、UART、SPI、I²C、I²S、PWM、12位ADC、12位DAC、ISO-7816等。提供多种包装LQFP64、LQFP128。

应用领域: 穿戴式装置、可携式医疗测量装置、智能家居、无线智能抄表、GPS数据记录器、烟感侦测装置、智能三表(水表、燃气表、热表)等。
关键特性:

• 内核 (Core)
- ARM® Cortex®-M0
- 工作频率可达 42 MHz
- 工作电压:1.8V to 3.6V
- 工作温度:-40℃ ~ 85℃
• 超低功耗(Ultra-Low power consumption)
- 200 uA/MHz(Normal)
- 75 uA/MHz(Idle)
- 2.5 uA(Power down, RTC on, RAM retention)
- 1 uA(Power down, RAM retention)
- Fast wake-up: less than 7 us

• 内存 (Memory)
- 64 KB 应用程序
- 内嵌16 KB SRAM
- 可编程 Data Flash
- 在线系统更新 ISP (In-System Programming)
- 在线电路更新 ICP (In-Circuit Programming)

• 模拟转数字转换器 (ADC)
- 提供12通道
- 12位分辨率
- 可达2 MSPS (每秒取样速率)
- ±1℃ 准确度温感计

• 数模转换器(DAC)
- 提供2个 DAC
- 12位分辨率
- 可达 400KSPS(每秒转换速率)

• 脉波宽度调变 (PWM)

- 内建2个16位PWM产生器,可输出4路PWM或2组互补配对PWM
- 捕捉ADC功能

• 通讯接口 (Connectivity)
- 三组SPI(可达32 MHz)
- 二组I²C(可达1 MHz)
- 五组UART(二组可达1 Mbps)
- 三组ISO-7816-3界面
- 16/8 位EBI界面
• LCD 控制器
- 4 x40 & 6 x38 COM/SEG LCD

• 时钟控制 (Clock control)
- 外部晶振 4 to 24 MHz
- 内部12MHz振荡器(1% 精准度)
- 内部10kHz振荡器用于低功耗操作
