M251SC2AE单片机芯片Nuvoton/新唐 封装LQFP64
Update Time:

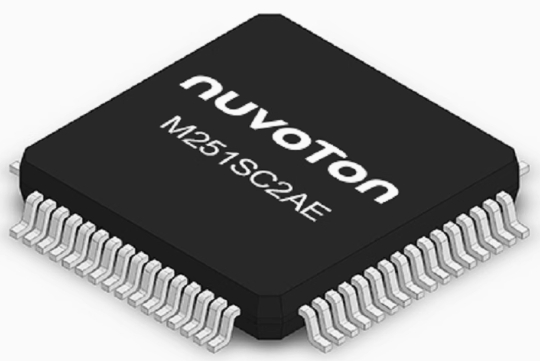

M251SC2AE单片机芯片Nuvoton/新唐 封装LQFP64

新唐科技 NuMicro® M251SC2AE 是新一代 32 位低功耗微控制器产品,内建 Arm® Cortex®-M23 内核,支持 Armv8-M 指令集架构。 其工作频率达 48 MHz ,内嵌 32 KB Flash,12 KB SRAM ,4 KB LDROM,支持 1.8 ~ 5.5 V 宽工作电压和 - 40 ~ 105 ℃ 工作温度范围。

NuMicro® M251SC2AE 具有低功耗表现,运行模式下工作电流约 138 μA / MHz ( @ 48 MHz ) ,闲置模式下工作电流约 60 μA / MHz ,掉电模式 2.5 μA ( RTC 开启,RAM 数据保持 ) ,掉电模式 1.7 μA ( RTC 关闭,RAM 数据保持 ) 和深度掉电模式。NuMicro® M251SC2AE 因其低功耗、宽工作电压和待机模式下快速唤醒等特征,使其特别适合于电池供电的物联网应用。

NuMicro® M251SC2AE 提供 4 通道新唐自有专利的可程序化串行接口 ( Programmable Serial I / O,PSIO ) ,能够藉由此 PSIO 硬件产生任意且多样的串行通讯格式与外部接口沟通。PSIO 可以仿真常见的串行通讯接口 ( UART、SPI …等 ) 、特定应用的串行通讯接口 ( 使用在 EEPROM, 读卡机…等应用的特定通讯协议 ) 和私有协议的串行通讯接口 ( 用来做 LED 灯控的类 SPI 协议…等 )。PSIO 硬件能仿真多样的串行通信协议,同时具有低运算负载、低控制复杂度和高时序精度等优点。高度弹性的通讯周边通讯能力使得 PSIO 成为一个出色且强大的通讯接口工具。

NuMicro® M251SC2AE 整合可变电压接口 ( Voltage Adjustable Interface,VAI ) ,可支持 6 个脚位,能够提供 1.65 ~ 5.5 V 的第二组通讯接口电压,与周边组件相连接时无需增加电压准位转换器。

NuMicro® M251SC2AE 内建可编程的 eXecute-Only-Memory ( XOM ) ,以保护关键程序代码并防止韧体逆向工程。Tamper 引脚则用来避免黑客的恶意破坏。佐以 96 位元晶片唯一序號 ( Unique Identification, UID ) 及 128 位元唯一客戶序號 ( Unique Customer Identification, UCID ) 的採用,可以大幅提升產品的安全性。

NuMicro® M251SC2AE 支持丰富的周边接口,如看门狗定时器、RTC、GPIOs x54、24 通道 PWM、USCI (通用串行接口) x2、UART x3、QSPI x1、SPI/I²S x1、I²C x2、ISO-7816-3 x1、PDMA x5,可轻松连接更多的扩展模块与实现灯光控制功能。另 NuMicro® M252LE3AE 整合高性能模拟周边电路,包含 12 通道 12 位 880 kSPS 采样率 ADC、模拟比较器 ( ACMP )、温度检测传感器、低電壓重設 ( LVR ) 和欠壓檢測 ( BOD ),可提升产品性能、降低外部周边组件的采用并缩小终端产品尺寸。

NuMicro® M251SC2AE 的封装型式为 LQFP64 ( 7 mm x 7 mm ) 。同封装型式的脚位兼容让用户能够弹性地优化产品规格与效能。

目标应用:

  • 智能家居 / 智能家电
  • 工业控制 / 工业自动化
  • 智能城市
  • 低功耗物联网装置
  • 安全报警系统
  • 电子支付
  • 通讯模块
  • 手持式无线资料收集器
  • 智能门锁
  • 手持式医疗量测装置
  • 卫星定位追踪器
  • 墨水屏电子卷标

关键特性:

操作特性
 -工作电压 : 1.8 ~ 5.5 V
 -工作温度 : - 40 ℃ ~ 105 ℃

內核
 -Arm® Cortex®-M23 微控制器,Armv8-M 指令集架构,工作频率 48 MHz
 -32 位硬件乘法器 / 除法器

内存
 -32 KB Flash
 -12 KB SRAM
 -4 KB LDROM
 -支持 eXecute-Only-Memory ( XOM )
 -支持 ISP ( 在线系统更新 ) / ICP ( 在线电路更新 ) / 支援 IAP ( 在线应用程序更新 )

时钟控制
 -外部高速晶振 4 MHz ~ 32 MHz 或外部时钟讯号输入
 -外部低速晶振 32.768 kHz 或外部时钟讯号输入
 -内部 48 MHz 高精度 RC 振荡器 ( HIRC )
 -内部 4.032 MHz 高精度 RC 振荡器 ( MIRC )
 -内部 38.4 kHz 高精度 RC 振荡器 ( LIRC )

电源管理
 -内建上电复位、欠压复位和低电压复位
 -内建 LDO

低操作电流
 -运行模式 138 μA / MHz
 -闲置模式 60 μA / MHz
 -掉电模式 2.5 μA ( RTC 开启,RAM 数据保持 )
 -掉電模式 1.7 μA ( RTC 关闭,RAM 数据保持 )
 -深度掉电模式 1.45 μA

定时器
 -最多 4 组 32 位定时器

直接内存访问 ( PDMA )
 -支持最多 5 通道直接内存访问 ( PDMA )

PWM
 -最高支持 24 通道 PWM
 -支持触发 ADC
 -频率最高可达 96 MHz
 -支持 PWM 输出 / 捕获输入通道的独立模式
 -最多支持 3 对互补式 PWM 输出

模拟
 -支持最多 16 通道 12 位 880 kSPS 采样率模拟转数字转换器 ( ADC )
 -支持最多 2 个比较器

通讯接口
 -支持 2 组 USCI ( 可配置为 UART, SPI 或 I²C )
 -支持 3 组 UART 接口
 -支持 1 组 QSPI 接口
 -支持 1 组 SPI / I²S 接口
 -支持 2 组 I²C 接口
 -支持 1 组 ISO-7816-3 接口

电压可调接口 ( Voltage Adjustable Interface )
 -透过输入电压至 VDDIO 管脚,可支持 1.65 ~ 5.5 V 第二组接口电压,最多支持 6 个引脚

可程式化串列介面 ( PSIO )
 -能够藉由 PSIO 硬件产生任意且多样的串行通讯格式与外部接口沟通
 -最多支持 4 个引脚

96 位唯一标识符 ( UID )

128 位唯一客户标识符 ( UCID )

封装
 -LQFP64 ( 7 mm x 7 mm )
