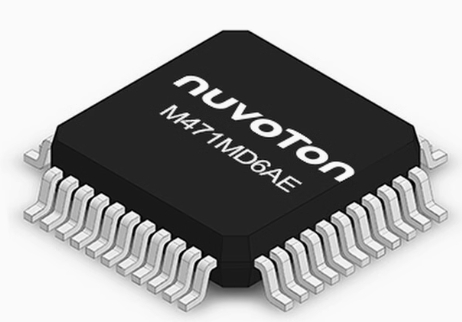

Nuvoton/新唐 M471MD6AE 芯片 封装LQFP44
Update Time:
Nuvoton/新唐 M471MD6AE 芯片 封装LQFP44
NuMicro® M471MD6AE 为基于 Arm Cortex-M4F 核心的 32 位微控制器，内建 DSP 指令集和单精度浮点运算单元 (FPU)，是专为智能家电设计的微控制器产品系列。针对家电市场日益增长的安全功能需求，为满足 IEC60730-1 Class B Annex H 安全规范，M471MD6AE 提供经认证的软件测试库 STL(Software Test Library) 及相关应用操作手册，可以大幅减少开发难度及 IEC60730 认证所需之时间。M471MD6AE 运行频率高达 72 MHz，提供 2.5V 至 5.5V 的宽工作电压，-40°C 至 105°C 的宽工作温度，支持多种宽引脚间距的封装，以及出色的高抗干扰特性 ESD HBM 8 kV 和 EFT 4.4 kV，满足家电市场高稳定性、高可靠性和高安全性等必要要求。 为满足智能家电功能需求之增长，M471MD6AE 内建了高达 64 KB 的 Flash 内存用于程序储存，32 KB 的 SRAM 供代码运行使用。此外，还可在 64 KB 的 Flash 内存内弹性设定 Data Flash 区块作为参数储存空间。最后，为了降低内核用于 MCU 内部数据搬运的负担，M471MD6AE 还提供了 PDMA(peripheral direct memory access) 直接内存访问功能，以提升整体系统之效能。 M471MD6AE 支持丰富的周边，包含高达 16 通道的 12 位 SAR ADC，高达 12 通道的 16 位 PWM, 1 组 USB 2.0 full speed Device/Host (支持无晶振), 4 组 UART, 1 组 SPI/I²S, 1 组 Quad-SPI, 2 组 I²C，和一个实时时钟 RTC(real-time clock)。 目标应用: 关键特色:• 运作特性 (Operating Characteristics) - 工作电压: 2.5V 至 5.5V - 工作温度: -40°C 至 105°C - ESD HBM 8 kV - EFT 4.4 kV • 内核 (Core) - ARM Cortex-M4F，工作频率可达 72 MHz - DSP 指令集 - 浮点运算单元 (FPU) - 最高支持 8 组 MPU (Memory Protection Unit) • 内存 (Memory) - 支持高达 64 KB Flash - 4 KB LDROM (user-defined loader ROM) - 支持高达 32 KB SRAM • 时钟控制 (Clocks) - 外部 4 至 20 MHz 高速晶振 - 外部 32.768 kHz 低速晶振，支持实时时钟 RTC (Real Time Clock) - 内部 22.1184 MHz 高速振荡器，-40°C ~ 105°C温度误差 ± 2% - 内部 10 kHz 低速晶振 (LIRC) - 内部 PLL 可达 72 MHz • 电源管理 (Power management) - 支持三种电源模式: 运行模式、空闲模式及休眠模式 - 运行模式功耗: 347 μA/MHz 在 25°C/5V - 休眠模式功耗: 21 μA - 休眠模式唤醒方式: RTC, WDT, I²C, Timer, UART, BOD, GPIO, USBD • 定时器和脉波宽度调变 (Timer & PWM) - 4 组 32 位定时器 - 高达 12 路增强型 PWM，带有 12 个 16 位定时器 - 1 个 24 位倒数 SysTick 定时器 - 1 个看门狗定时器 - 1 个窗口看门狗定时器 • 直接内存访问 (PDMA) - 支持高达 8 通道直接内存访问 (PDMA) - 信道开启方式: software trigger, UART, SPI, EPWM, ADC • 模拟周边 (Analog Peripheral) - 支持 1 组高达 16 路之 12 位, 1 MSPS, SAR ADC - 内建参考电压源 • 通讯接口 (Connectivity) - 支持 4 组 UART 接口，带 IrDA 功能 - 支持 1 组 ISO-7816 接口，带全双工 UART 功能 - 支持 2 组 I²C 接口，带 SMBus/PMBus 功能 (最高 1 Mbps) - 支持 1 组 SPI/I²S 接口 (在 Master 模式下可高达 36 MHz) - 支持 1 组 Quad-SPI 接口 (在 Master 模式下可高达 32 MHz) - 支持 1 组 USB 2.0 全速 Device/Host 接口，内建 PHY (Device 模式下支持无晶振) • 循环冗余校验 (CRC) • 实时时钟 (RTC) • 支持高达 49 根具中断能力的 I/O 脚位 • IEC60730-1 Class B - 提供经认证的软件测试库 STL(Software Test Library) • 开发平台支持 - 支持 Arm Keil RVMDK 及 IAR EWARM IDE 开发环境 - 支持免费 Eclipse IDE 开发环境带 GNU 编译程序 - 在线电路更新 ICP (In Circuit Programmer)，透过 Nu-Link debugger 工具进行韧体更新 - 在线系统更新 ISP (In System Programmer)，透过 UART, SPI, I²C, RS-485 等周边接口进行韧体更新 - Pin Viewer 软件工具提供实时的 I/O 引脚状况 - PinConfigure 软件工具支持引脚分配，初始程序产生以及 OrCAD/Protel 组件产生 • 96 位唯一标识符 (UID) • 128 位唯一客户标识符 (UCID) • 封装 - LQFP44: 10 mm x 10 mm，管脚间距 0.8 mm
